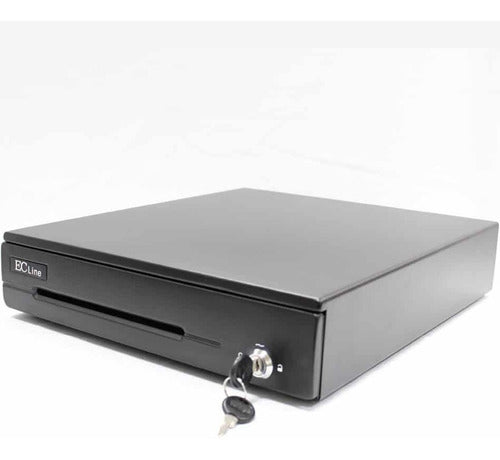

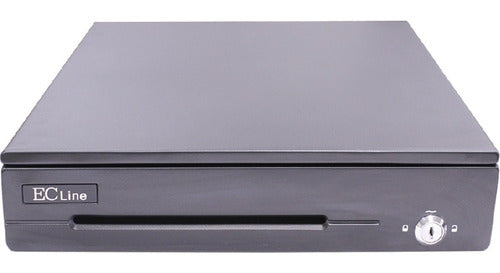

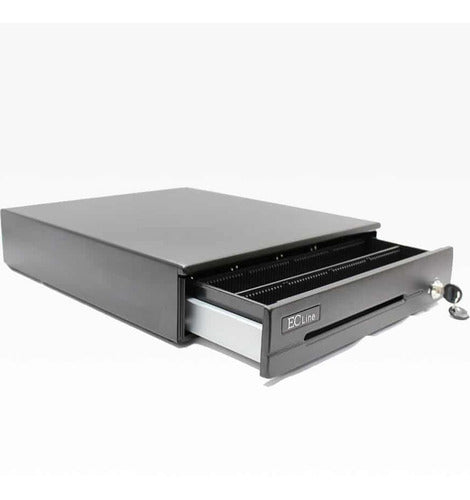

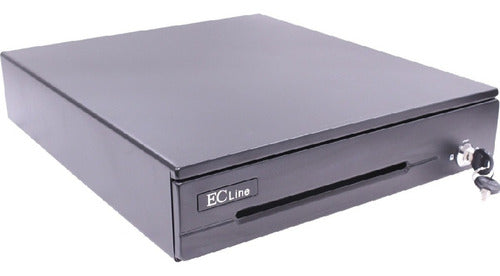

Cajon De Dinero Metalico Ec Line Punto De Venta Rj11 50m

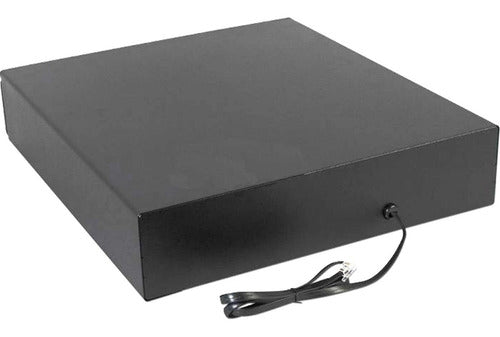

INTRODUCCIÓN l Materiales tipo Industrial. l Económico. l Compartimentos ajustables para billetes y monedas. l Rastro pequeño l El cajón abre desde cualquier circuito controlador de impresora de punto de venta que contienen la interfaz RJ11 l Cerradura de 3 posiciones con llave única. l Seguridad: sin ningún tornillo visible fuera del cajón. l Ranura para valores no monetarios (vales de despensa, cheques, documentos, etc.) o billetes de alta denominación. l Estilo contemporáneo. l Piezas mecánicas de precisión con una tolerancia mínima para asegurar el movimiento del cajón sin oscilaciones. l Totalmente compatible con todas las Marcas. l Listo para trabajar con un controlador OCX y OLE para Punto de Venta (OPOS). INSTALACIÓN El cajón de efectivo ha sido pre-ensamblado para hacer la instalación tan simple como sea posible. Conecte el cajón a la impresora de Punto de Venta (POS) tal como se muestra en la Figura 1. Siempre que el programa de aplicación de Punto de Venta (POS) envíe un comando de abertura del cajón a la impresora de POS, la impresora enviará un pulso eléctrico de 12 a 24 voltios para abrir el cajón. ESPECIFICACIONES MECÁNICAS Dimensiones (mm) 350 (Ancho) X 390 (Largo) X 80 (Altura) Peso (Aproximado) 4.8 kg ELECTRÓNICAS (Alimentación al Solenoide) Amplitud de pulso 12V – 24 Vcc Ancho de pulso 100 – 200 msec Ciclo de trabajo de pulso 10% max. Voltaje de entrada máximo 26.5 Vcc Consumo de corriente 1A a 12 Vcc Corriente de activación 0.9 A max. CABLE DE INTERFAZ Pin 1 (Blanco) No conectado Pin 2 (Negro) Solenoide - Pin 3 (Rojo) Interruptor + Pin 4 (Verde) Solenoide + Pin 5 (Amarillo) No conectado Pin 6 (Azul) Interruptor - COMANDO DE CONTROL ESC / POS Activado OLE POS (OPOS) OCX Activado COMPATIBLE CON LOS SISTEMAS OPERATIVOS DOS, UCDOS, LINUX, Windows 95, 98, NT, 2000, ME, XP, XPe, Vista, Win 7, WIN 8 Activado COMANDO DE PRUEBA La siguiente secuencia de prueba verificará que el cajón de efectivo funciona de manera correcta. Antes de comenzar con este procedimiento, el cajón de efectivo debe instalarse correctamente tal como indica en la sección Instalación. PROCEDIMIENTO Impresora de Punto de Venta (POS) con Interfaz en Serie: 1. Desde línea de comandos C, teclee “MODE COM 1 96,N,8.1” y oprima ENTER [INTRO]. 2. Teclee “TYPE CON>COM1” y oprima ENTER [INTRO] 3. Teclee cualquier carácter alfanumérico y oprima ENTER [INTRO]. El cajón de efectivo se abrirá. 4. Para regresar a la línea de comandos C, mantenga pulsada la tecla CTRL mientras deja de pulsar la letra C. Impresora de Punto de Venta (POS) con Interfaz Paralela: 1. Desde línea de comandos C, teclee “TYPE CON>LPT1” y oprima ENTER [INTRO]. 2. Teclee cualquier carácter alfanumérico y oprima ENTER [INTRO]. El cajón de efectivo se abrirá. 3. Para regresar a la línea de comandos C, mantenga pulsada la tecla CTRL mientras deja de pulsar la letra C. OPERACIÓN DE CIERRE CON LLAVE El cajón de efectivo tiene una cerradura con una llave con tres posiciones (Figura 2) y la posición completamente en el sentido contrario a las agujas del reloj ofrece la máxima seguridad. La señal de la impresora no puede abrir el cajón de efectivo ni una persona puede hacerlo cuando la cerradura está en la posición completamente en el sentido contrario a las agujas del reloj. Con la cerradura en la posición de centro, el cajón se abrirá cuando un pulso electrónico sea recibido proveniente de la impresora de Punto de Venta (POS). Se puede abrir manualmente el cajón de efectivo cuando la cerradura está en la posición en el sentido de las agujas del reloj.
